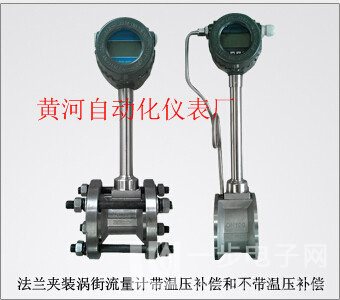

温压补偿一体化智能涡街流量计工作原理及技术
来源：金湖黄河自动化仪表厂 发布日期：2020-06-11
温压补偿一体化智能涡街流量计集成温度传感和压力传感器．主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。温度和压力值直接在表头上显示，同时有4-20MA输出补偿后流量！ 带温压补偿一体式涡街流量计的特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。本仪表采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量。
工作原理：
按国际标准化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法)，采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4～20mADC电流信号。
一体化涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量。同时流量计中集成了温度和压力传感器。
特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有4-20MA模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
特点:
1、可测量蒸汽,气体,液体的体积流量和质量流量；
2、无机械运动部件,测量精度高,结构紧凑维护方便；
3、压力损失小,量程范围宽；范围度达1:25；
4、采用消扰电路和抗振传感头；
5、采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能；
6、可测介质温度达+250℃。
7、可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）；
安装说明:
1．在需要安装插入式涡街流量计的管道正上方（水平管道有此要求），割开一个略小于φ100的孔，去掉毛刺；
2．将配套的一端带有法兰的短管放在孔的上面，保持短管与管道垂直，焊接牢固；
3．放上垫片，插入流量计，用法兰连接。若此时有球阀，应先将球阀放在短管上连接好，再打开球阀，插入流量计；
4．保证流量计前有大于15D和后有5D的直管段(D为管道内径)。
技术参数:
技术参数:
| 公称通经（mm） |
200～1500 |
|
仪表材质 |
1Cr18Ni 9Ti |
|
公称压力（Mpa） |
PN1.6Mpa；PN2.5Mpa |
|
被测介质温度（℃） |
－40～+250℃ |
|
环境条件 |
温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa |
|
精度等级 |
示值的±2.5% |
|
量程比 |
1:10；1:15 |
|
阻力损失系数 |
Cd<2.6 |
|
输出信号 |
传感器：脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V |
|
供电电源 |
传感器：、+24VDC |
|
信号传输线 |
KVVP3×0.3（三线制），2×0.3（二线制） |
|
传输距离 |
≤500m |
|
信号线接口 |
内螺纹M20×1.5 |
|
防爆等级 |
ExdIIBT6 |
|
防护等级 |
IP65 |
|
允许振动加速度 |
1.0g |
