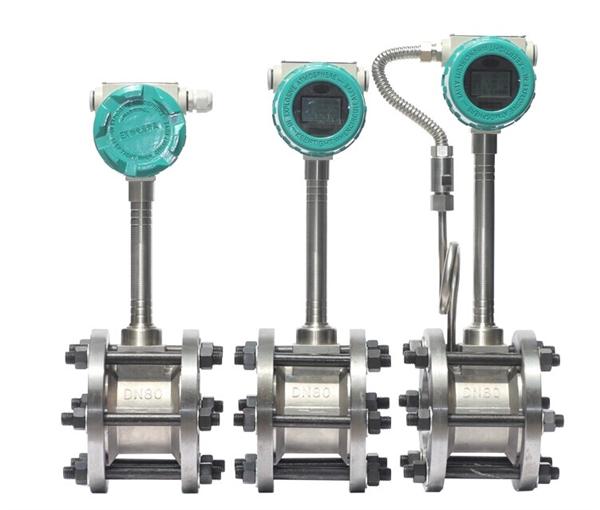

气体液体蒸汽涡街流量计

来源：金湖黄河自动化仪表厂发布日期：2020-06-11

涡街流量计是根据卡门涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。

　　涡街流量计技术指标包括：

　　测量介质：气体、液体、蒸汽

　　连接方式：法兰卡装式、法兰式、插入式

　　口径规格法兰卡装式口径选择 25,32,50,80,100

　　法兰连接式口径选择 100,150,200

　　流量测量范围正常测量流速范围雷诺数1.5×104～4×106;气体5～50m/s;液体0.5～7m/s。

　　正常测量流量范围液体、气体流量测量范围见表2; 蒸汽流量范围见表3。

　　测量精度 1.0级 1.5级

　　被测介质温度：常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃

　　输出信号脉冲电压输出信号高电平8～10V 低电平0.7～1.3V

　　脉冲占空比约50%，传输距离为100m

　　脉冲电流远传信号 4～20 mA，传输距离为1000m

　　仪表使用环境温度：-25℃～+55℃ 湿度：5～90% RH50℃

　　材质不锈钢，铝合金

　　电源 DC24V或锂电池3.6V

　　防爆等级本安型iaIIbT3-T6，防护等级 IP65。
