国产涡街流量计常见的故障问题与解决方案

涡街流量计也称之为旋涡流量计或卡门涡街流量计 。综合吸收发达国家技术和总结多年研究生产经验的基础上进行精心设计的产品,实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。该产品具有电路新、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。

  在流体中设置旋涡发生体(阻流体),从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡曼涡街,如图1所示。旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为U,旋涡发生体迎面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式

f=SrU1/d=SrU/md (1)

式中U1--旋涡发生体两侧平均流速,m/s;

Sr--斯特劳哈尔数;

m--旋涡发生体两侧弓形面积与管道横截面面积之比

最全涡街流量计常见故障及其处理小技巧

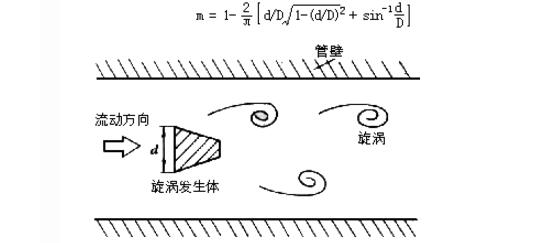

图1 卡曼涡街

管道内体积流量qv为

qv=πD2U/4=πD2mdf/4Sr (2)

K=f/qv=[πD2md/4Sr]-1 (3)

式中 K--流量计的仪表系数,脉冲数/m3(P/m3)。

K除与旋涡发生体、管道的几何尺寸有关外,还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数,它与旋涡发生体形状及雷诺数有关,图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。由图可见,在ReD=2&TImes;104~7&TImes;106范围内,Sr可视为常数,这是仪表正常工作范围。当测量气体流量时,VSF的流量计算式为

最全涡街流量计常见故障及其处理小技巧

图2 斯特劳哈尔数与雷诺数关系曲线

式中 qVn,qV--分别为标准状态下(0oC或20oC,101.325kPa)和工况下的体积流量,m3/h;

Pn,P--分别为标准状态下和工况下的绝对压力,Pa;

Tn,T--分别为标准状态下和工况下的热力学温度,K;

Zn,Z--分别为标准状态下和工况下气体压缩系数。

由上式可见,VSF输出的脉冲频率信号不受流体物性和组分变化的影响,即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为流量计在物料平衡及能源计量中需检测质量流量,这时流量计的输出信号应同时监测体积流量和流体密度,流体物性和组分对流量计量还是有直接影响的。
1、选型方面的问题。有些涡街传感器在口径选型上或者在设计选型之后由于工艺条件变动,使得选择大了―个规格,实际选型应选择尽可能小的口径,以提高测量精度,这方面的原因主要同问题①、③、⑥有关。比如,一条涡街管线设计上供几个设备使用,由于工艺部分设备有时候不使用,造成目前实际使用流量减小,实际使用造成原设计选型口径过大,相当于提高了可测的流量下限,工艺管道小流量时指示无法保证,流量大时还可以使用,因为如果要重新改造有时候难度太大。工艺条件的变动只是临时的。可结合参数的重新整定以提高指示准确度。

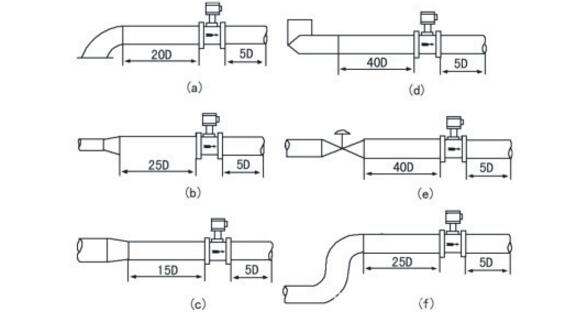

2、安装方面的问题。主要是涡街流量计传感器上游或者下游直管段长度不够(具体要求见下图),影响测量精度,这方面的原因主要会导致故障a

最全涡街流量计常见故障及其处理小技巧
3、参数整定方向的原因。由于参数错误,导致 仪表 指示有误。参数错误使得二次仪表满度频率计算错误,这方面的原因主要同问题①、③有关。满度频率相差不多的使得指示长期不准,实际满度频率大干计算的满度频率的使得指示大范围波动,无法读数,而资料上参数的不一致性又影响了参数的最终确定,最终通过重新标定结合相互比较确定了参数,解决了这一问题。

4、二次仪表故障。这部分故障较多,包括:一次仪表电路板有断线之处,量程设定有个别位显示坏,K系数设定有个别位显示坏,使得无法确定量程设定以及K系数设定,这部分原因主要向问题①、②有关。通过修复相应的故障,问题得以解决。

5、四路线路连接问题。部分回路表面上看线路连接很好,仔细检查,有的接头实际已松动造成回路中断,有的接头虽连接很紧但由于副线问题紧固螺钉却紧固在了线皮上,也使得回路中断,这部分原因主要同问题②有关。

6、二次仪表与后续仪表的连接问题。由于后续仪表的问题或者由于后续仪表的检修,使得二次仪表的mA输出回路中断,对于这类型的二次仪表来说,这部分原因主要同问题②有关。尤其是对于后续的记录仪,在记录仪长期损坏无法修复的情况下,一定要注意短接二次仪表的输出。

7、由于二次仪表平轴电缆故障造成回路始终无指示。由于长期运行,再加上受到灰尘的影响,造成平轴电缆故障,通过清洗或者更换平轴电线,问题得以解决。

8、对于问题⑦主要是由于二次仪表显示表头线圈固定螺丝松,造成表头下沉,指针与表壳摩擦大,动作不灵,通过调整表头并重新固定,问题相应解决。

9、使用环境问题。尤其是安装在地井中的传感器部分,由于环境湿度大,造成线路板受潮,这部分原因主要同问题②、②有关。通过相应的技改措施,对部分环境湿度大的传感器重新作了把探头部分与转换部分分离处理,改用了分离型传感器,故善了工作环境,日前这部分仪表运行良好。

10、由于现场调校不好,或者由于调校之后的实际情况的再变动。由于现场振动噪声平衡调整以及灵敏度调整不好。或者由于调整之后运行一段时间之后现场情况的再变动,造成指示问题、这部分原因主要同问题④、⑤有关。使用示波器,加上结合工艺运行情况,重新调整。
