  • 脉冲输出型涡街流量计

脉冲输出型涡街流量计

脉冲输出涡街流量计的仪表系数K在一定的雷诺数范围内仅与旋涡发生体的形状和管道尺寸有关,但是当流量计测量质量流量时,流量计的输出信号就要受被测介质的密度、黏度和组分的影响。被测介质为气体时,涡街流量计···
全国服务热线:0517-86898286
13218660661(微信同号)
立即咨询

产品介绍




    脉冲输出涡街流量计的仪表系数K在一定的雷诺数范围内仅与旋涡发生体的形状和管道尺寸有关,但是当流量计测量质量流量时,流量计的输出信号就要受被测介质的密度、黏度和组分的影响。被测介质为气体时,涡街流量计在工作时测得的是实际工况下的体积流量。实际工况下的体积流量应先折算成设计工况下的体积流量,再折算成标况下的体积流量,然后乘以标况下气体的密度,从而得出质量流量。体积流量由实际工况折算成设计工况时,涡街流量计厂家必须考虑温度、压力补偿。如果流量计的示值为质量流量,则还应考虑由于气体组分变化而引起的密度变化,即必须进行密度补偿。

脉冲输出涡街流量计系列**适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体(如:水、汽油、酒精、苯类等)的计量和控制。

■ 脉冲输出涡街流量计产品特点



◆采用英国SINER微功耗*新技术,科技含量*,性能稳定,精度*,寿命长。



◆无需机械维修,使用寿命长,安全防爆,适用于恶劣环境;



◆外观精美设计,结构简单而牢固,无可动部件,可靠性*,长期运行十分可靠;



◆抗震性能*,零点无漂移,有效消除外界振动影;。



◆输出是与流量成正比的脉冲信号,无零点漂移;



◆测量范围宽,量程比可达10:1;



◆现场液晶显示,同时瞬时流量、累计总量、百分比、频率显示、不必轮流切换;



◆就地按键设置,方便参数调整,无需手持通讯器;



◆压力损失较小,动态测量范围宽,运行费用低,全方位节能;



◆密度计算、温度、压力补偿计算,补偿计算公式在线检验,加二次仪表可实现远程控制。



■ 脉冲输出涡街流量计主要技术指标



◆公称通径(mm):DN25-300;(300~2200插入式);



◆公称压力(MPa):1.6-4.0;



◆介质温度(℃):压电式:-40-450℃(协议订货);



◆测量流体:气体、蒸汽、液体;



◆测量精度:气体、蒸汽±1.0/液体±0.5;



◆本体材料:1Cr18Ni9Ti(304不锈钢/316L不锈钢);



◆法兰材料:碳钢/304/316L;



◆检测探头:304、316L不锈钢;



◆安装形式:夹持式/法兰式;

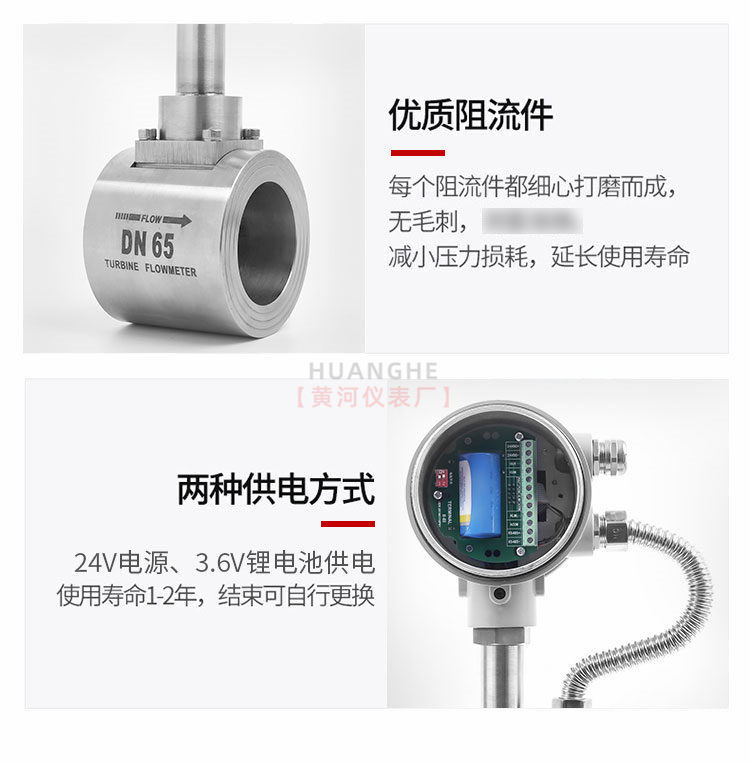

◆供电电压:传感器:+12V DC,+24V DC;变送器:+24V DC;电池供电型:3.6V电池;



◆输出信号:电流:4~20mA、数字脉冲;



◆电气接口:M20*1.5;



◆结构形式:一体型(就地液晶显示)分体型(带远传)、温压补偿型;



◆防爆标志:本安型:ExdⅡia CT2-CT5隔爆型:ExdⅡCT2-CT5;



◆防护等级:普通型IP65;



◆通讯:HATR通讯、Modbus协议、profibus协议,可与工业自动化系统连接;



◆环境条件:温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa;



◆传输距离传感器:*长可达4km,两线制变送器(4~20mA):负载电阻≤750Ω。

脉冲输出涡街流量计流量测量范围

通径(mm

流量范围(m3/h

液体

空气

蒸 汽

15

0.3-3.8

3.8-38

4.4-44

20

0.5-6.2

6.7-67

7.9-79

25

0.9-10

10-100

12-120

32

1.6-16

16-160

19-190

40

2.5-26

25-250

30-300

50

3.5-38

40-400

50-500

65

5.2-65

68-680

85-850

80

8-100

100-1000

120-1200

100

12-150

160-1600

190-1900

125

20-250

230-2300

280-2800

150

32-380

380-3800

440-4400

200

50-620

670-6700

790-7900

250

80-1150

1060-10600

1200-12000

300

130-1400

1540-15400

1780-17800

脉冲输出涡街流量计选型表:

型 号

通径

流量范围m³/h

LUG-25

DN25

110(液体)

2560(气体)

蒸汽流量请查看说明书,DN300以上推荐使用插入式涡街流量计

LUG-32

DN32

1.518(液体)

15150(气体)

LUG-40

DN40

2.227(液体)

22.6150(气体)

LUG-50

DN50

455(液体)

35350(气体)

LUG-80

DN80

9135(液体)

90900(气体)

LUG-100

DN100

14200(液体)

1401400(气体)

LUG-150

DN150

32480(液体)

3003000(气体)

LUG-200

DN200

56800(液体)

5505500(气体)

代号

功能1


N

无温压补偿


Y

有温压补偿


代号

输出型号



F1

4-20mA输出(二线制)



F2

4-20mA输出(三线制)



F3

RS485通讯接口



代号

被测介质




J1

液体




J2

气体




J3

蒸汽




代号

连接方式





L1

法兰卡装式





L2

法兰连接式





代号

功能2







E1

1.0







E2

1.5







T1

常温







T2

*温







T3

蒸汽







P1

1.6MPa







P2

2.5MPa







P3

4.0MPa







D1

内部3.6V供电







D2

DC24V供电







B1

不锈钢







B2

      碳钢





脉冲输出涡街流量计的优点

智能涡街流量计的*大优点是自动化抗振性能特别*,无零点漂移,可靠性*。

    通过长时间对涡街流量计进行的大量波形分析和频谱分析,富沃得设计出了*佳的探头形状、壁厚,*度、探头杆直径及与之相配套的压电晶体,采用**的数控车床进行加工,确保加工的同轴度和光洁度等技术参数,配合特殊的工艺处理,从而*大限度的克服涡街流量计存在的固有自振荡频率对信号的影响这个通病。这是富沃得公司在制作涡街流量计方面的技术独特优势,使得富沃得公司出厂的涡街流量计具有量*的抗振动能力。

    ②智能涡街流量计的传感器的通用性很强,从而使传感器具有良*的互换性采用**数控设备加工传感器的表体和旋涡发生体等,确保加工精度,从而使零部件(特别是旋涡发生体)的通用性强,从而真正做到不会因零部件的更换而影响传感器的重复性和精度;能产生强大而稳定的涡街信号。

    ③结构简单牢固,无可动部件,可靠性*,使用维护方便。

    ④检测元件不与介质接触,性能稳定,使用寿命长

    传感器采用检测探头与旋涡发生体分开安装,而且耐*温的压电晶体密封在检测探头内,不与被测介质接触,所以涡街流量计具有结构简单、通用性*和稳定性*的特点。

    ⑤输出与流量成正比的脉冲信号或模拟信号,无零点漂移,精度*,方便与计算机联网

    ⑥测量范围宽,量程比可达1:10

    ⑦涡街流量计测量体积流量时不需补偿,涡街输出的信号实际上是与流速成线性关系的,也就是与体积流量成正比。压力和温度补偿的目的是为了得到流体的密度,乘以体积流量就得到质量流量,若测量气体的体积流量就不需要补偿了。

    ⑧压力损失小。

    用口径DN50的涡街流量计测量可燃气体的流量,若管道内的*大流量Qmax =200m3/h时,传感器的压力损失是:△P =1.08×10-6 ρv2(kPa)= 0.605 KPa

    ⑨在一定的雷诺数范围内,流量特性不受流体压力、温度、黏度、密度、成分的影响,仅是与旋涡发生体的形状和尺寸有关。

    ⑩应用范围广,蒸汽、气体、液体流量均可测量。
