: 法兰式涡街流量计

主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

全国服务热线：0517-86898286
13805232736(微信同号)

产品介绍

主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。我公司可生产抗震动型涡街流量计，目前已经广泛投入使用

法兰连接涡街流量计产品特点

无可动部件，长期稳定，结构简单便于安装和维护

传感器输出为脉冲频率，其频率与被测流体的实际流量呈线性，零点无漂移，性能十分稳定，结构形式多样，有管道

式、插入式流量传感器形式

精确度较高，通常液体的测量精度为±1.0%；气体的测量精度为±1.5%

测量量程范围宽，在雷诺数为2×104 ～7×106范围内，可达1:20

压损小（约为孔板流量计的1/4～1/2），属于节能流量仪表

安装方式灵活，根据现场工艺管道不通，可水平，垂直和不同角度倾斜安装

采用消扰电路和抗震动传感头，具有一定抗环境振动性能

采用超低功耗单片微机技术，1节3V10AH锂电池可使用5年以上

由软件对仪表系数非线性进行修正，提高测量精度

采用EPROM对累积流量进行掉电保护，保护时间大于10年

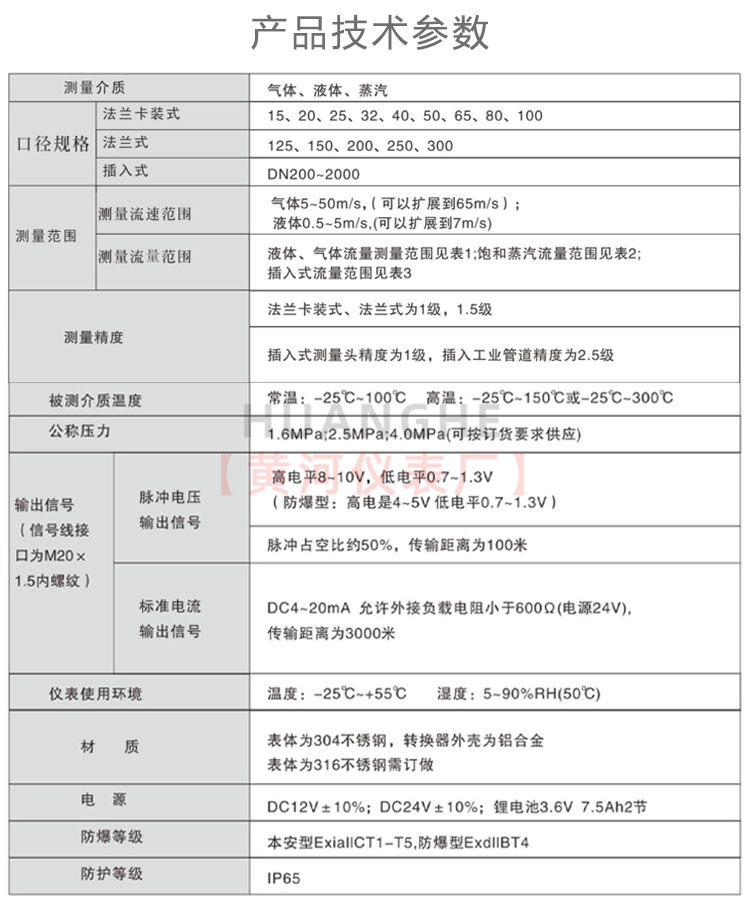

技术参数

执行标准	涡街流量计（JJG1029-2007）
仪表口径（mm）	15、20、25、32、40、50、65、80、100、125、150、200、250、300
公称压力（Mpa）	1.6Mpa、2.5Mpa、4.0Mpa（其他可订制）
精度等级	液体：±1% 气体或蒸汽：±1.5%、±1%
量程比	1：6 — 1：30
传感器材质	304不锈钢、316（L）不锈钢等
使用条件	介质温度：-40℃～+250℃、-40℃～+320℃ 环境温度：-20℃～+60℃ 相对湿度：5%～95% 大气压力：86Kpa～106 Kpa
信号输出功能	脉冲信号、4～20mA信号
通讯输出功能	RS485通讯输出、HART协议等
工作电源	外电源：34VDC±15%，纹波≤±5%，适用于4～20mA输出、脉冲输出、RS485通讯输出等内电源：1组3.1V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作
信号线接口	基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5
防爆等级	ExiaIICT5或ExdIIBT6
防护等级	IP65或更高（可订制）

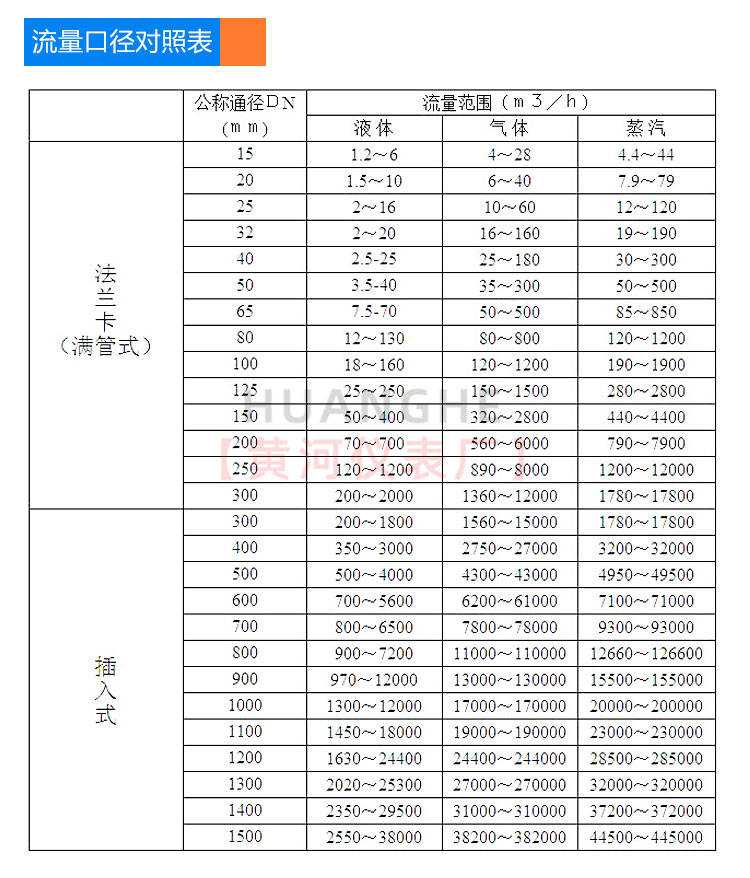

流量范围：

流量范围

选型表

涡街流量计选型
