  • 质量流量计

质量流量计

质量流量计直接测量通过流量计的介质的质量流量,还可测量介质的密度及间接测量介质的温度。由于变送器是以单片机为核心的智能仪表,因此可根据上述三个基本量而导出十几种参数供用户使用。质量流量计组态灵活,功能···
全国服务热线:0517-86898286
13805232736(微信同号)
立即咨询

产品介绍















质量流量计直接测量通过流量计的介质的质量流量,还可测量介质的密度及间接测量介质的温度。由于变送器是以单片机为核心的智能仪表,因此可根据上述三个基本量而导出十几种参数供用户使用。质量流量计组态灵活,功能强大,性能价格比*,是新一代流量仪表。

测量管道内质量流量的流量测量仪表。在被测流体处于压力、温度等参数变化很大的条件下,若仅测量体积流量,则会因为流体密度的变化带来很大的测量误差。在容积式和差压式流量计中,被测流体的密度可能变化30%,这会使流量产生30~40%的误差。随着自动化水平的提*,许多生产过程都对流量测量提出了新的要求。化学反应过程是受原料的质量(而不是体积)控制的。蒸气、空气流的加热、冷却效应也是与质量流量成比例的。产品质量的严格控制、*的成本核算、飞机和导弹的燃料量控制,也都需要*的。因此质量流量计是一种重要的流量测量仪表。



测量原理

质量流量计是采用感热式测量,通过分体分子带走的分子质量多少从而来测量流量,因为是用感热式测量,所以不会因为气体温度、压力的变化从而影响到测量的结果 。质量流量计是一个较为准确、快速、可靠、*效、稳定、灵活的流量测量仪表,在石油加工、化工等领域将得到更加*的应用,相信将在推动流量测量上显示出巨大的潜力。质量流量计是不能控制流量的,它只能检测液体或者气体的质量流量,通过模拟电压、电流或者串行通讯输出流量值。但是,质量流量控制器,是可以检测同时又可以进行控制的仪表。质量流量控制器本身除了测量部分,还带有一个电磁调节阀或者压电阀,这样质量流量控制本身构成一个闭环系统,用于控制流体的质量流量。质量流量控制器的设定值可以通过模拟电压、模拟电流,或者计算机、PLC提供。



主要特点



1. 适用多种介质

2. 测量

3. 安装直管段要求低

4. 可靠性

5. 维修率低

6. 具有核心处理器



技术指标:

主要参数

质量流量精度: ±0.002×流量±零点漂移

密度测量精度: ±0.003g/cm3

密度测量范围: 0.5~1.5g/cm3

温度测量精度: ±1°C

传感器

环境温度: -40~60°C

介质温度: -50~200°C

防爆类型: iBⅡBT3

关联设备: 配套变送器

变送器

工作温度: 0~60°C

相对湿度: 95%以下

电 源: 220±10%VAC,50Hz或24±5%VDC,40W

图1为量热式质量流量计。当流体静止时,热源两端对称放置的温差电偶指示温度相等。 常用的旁通管式质量流量计把管路用细管分成无数小型管路,再把其中一个管路引出来,把传感器置于旁通管外,此方法测量元件与介质隔开,但是响应速度和精度稍低,通过加工技术的进步,流量计的精度和重复性都有了很*的进步。

图2为双孔板差压式质量流量计。在管道A、B处安装两个相同的孔板。在分流管道中装有两个相同的可产生方向相反的恒定体积流量q的定流量泵。两孔板前后压力差△P=P1-P3=4KρQq,与ρ、Q成正比。式中K为常系数,ρ为密度,Q为管道体积流量,ρQ即为质量流量。

图3为双叶轮式质量流量计。在壳体内同轴地安装两个叶片角不等的叶轮,中间用弹簧连成一体。两轮受到的转矩之差,使弹簧扭转角α。 α与质量流量M 和角频率&owega;之积成比例,即α ∝M&owega;。测出角位移 α所需的时间 , 即可测出M 值。测量的方法是:在壳体上装两个电磁检测器,当*个涡轮产生脉冲时,开始计数。第二个涡轮产生脉冲时,停止计数。根据计数器的**频率测出时间t,进而求出M 值。

间接式质量流量计  间接式质量流量计有 3种主要型式:速度式流量计与密度计的组合,节流式(或靶式)流量计与容积式流量计的组合,节流式(或靶式)流量计与密度计组合。

带微型机的质量流量测量仪表又称为质量流量计算机,是一种通用性的新型流量测量仪表。它可以输入流体的密度、流量(涡轮流量计、节流流量计)、比重、温度、压力、热量等信号。

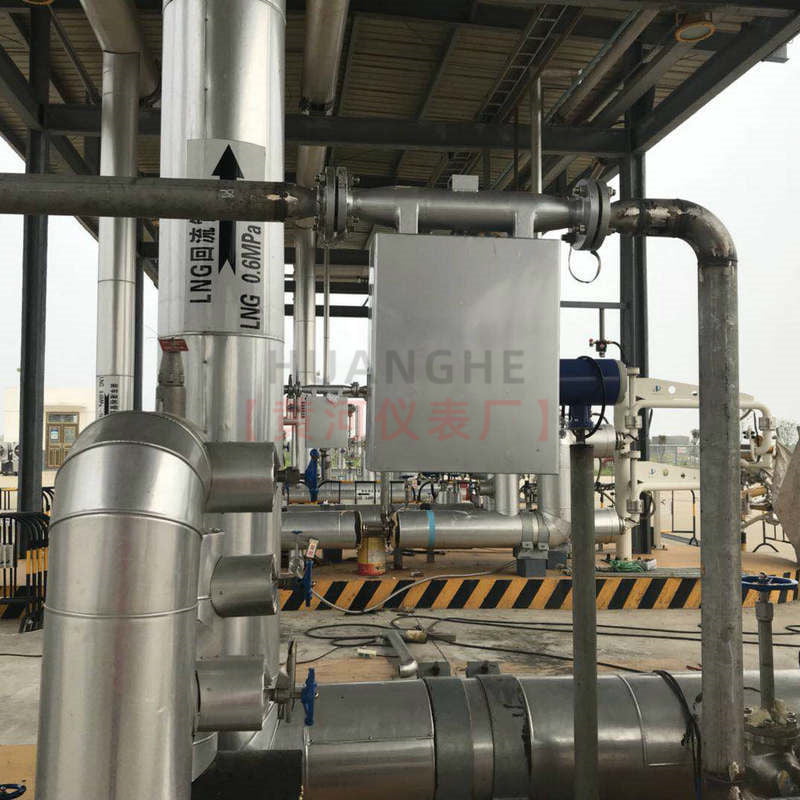

质量流量计

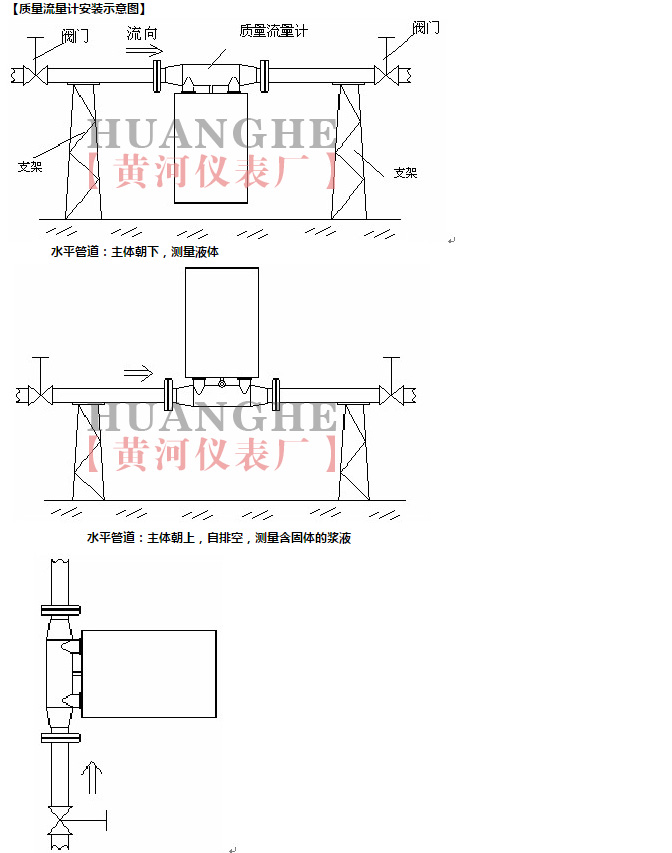

垂直管道:旗式安装,自排空,测量液体或浆液,液体必须从下往上流
质量流量计

质量流量计基本特点:

*.直接测量管道内流体的质量流量

      可在较大量程范围内,直接测量流体质量流量*.计量的*度*    该流量计的质量流量测量精度为0.2级

*.工作稳定可靠

     流体测量管内部无障碍物和活动部件,因而可靠性*、寿命长

*.适应的流体介质面宽

     除一般粘度的均匀流体外,还可测量*粘度流体(蜂蜜、油浆等);不仅可以测量单一溶液的流体参数,还可以测量多相流;无论介质是层流还是紊流,都不影响其测量精度。

*.*的应用环境

     适用于石油化工、化学、冶金、制药、造纸、食品、能源和环保等行业,在工艺过程的检测控制和贸易交接计量等场合,获得了*的应用,

*.多种实时在线测控功能

     除质量流量外,还可直接测量流体的密度和温度。智能化的流量变送器,可提供多种参数的显示和控制功能,是一种集多功能为一体的流量测控仪表。

* 可扩展性*

     公司可根据用户需要,专门设计和制造特殊规格型号和特殊功能的质量流量计;还可进行远程监控操作等。
