黄河仪表带球阀插入式涡街流量计
  • 产品详情介绍
  • 咨询热线 : 13805232736
带球阀插入式涡街流量计简介说明:
带球阀插入式涡街流量计主要用于各种行业工业管道中气体、液体、蒸汽介质流体的流量测量。特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小,仪表参数能长期稳定。

 带球阀插入式涡街流量计原理
在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡门涡街,如图(一)所示。
在漩涡发生体中装入电容检测探头或压电检测探头及相应匹配电路,即可构成电容检测式涡街流量/传感器或压电检测式涡街流量传感器。
涡街流量计                   涡街流量计
图(一)旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:
f=St.V/〔(1-1.25d/D)d〕
式中:f-发生体一侧产生的卡门旋涡频率
St-斯特罗哈尔数
V-流体的平均流速
d-柱体流面宽度
D-管道内径
图(二)在曲线表中St=0.17的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速,由流速V求出体积流量。
Q=3600f/K或M=ρ3600 f/K
式中:K=仪表常数(1/m?)。
M=质量流量
Q=体积流量(m?/h)
ρ=介质密度(kg/m?)
F=频率Hz

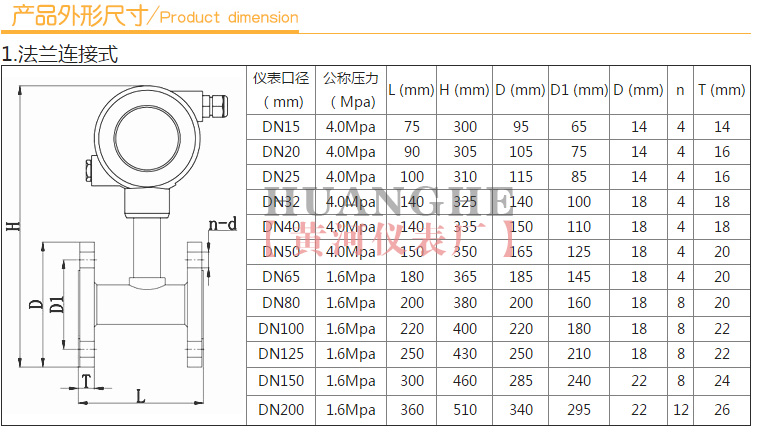

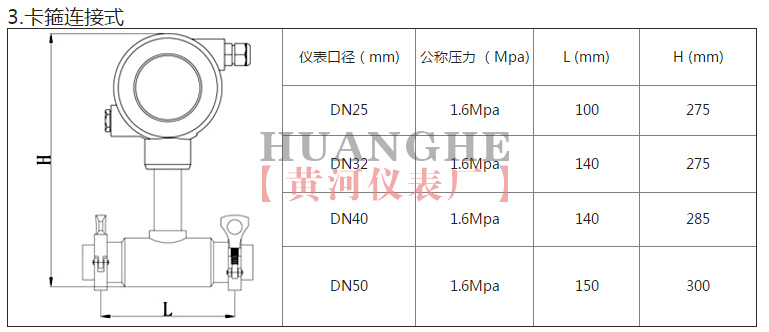

带球阀插入式涡街流量计技术参数
公称通径(mm)
15,20,25,32,40,50,65,80,100,125,150,200,250,300,(300~1000插入式)
公称压力(MPa)
DN15-DN200 4.0(>4.0协议供货),DN250-DN300 1.6(>1.6协议供货)
介质温度(℃)
压电式:-40~260,-40~320;电容式: -40~300, -40~400,-40~450(协议订货)
本体材料
1Cr18Ni9Ti,(其它材料协议供货)
允许振动加速度
压电式:0.2g      电容式:1.0~2.0g
精确度
±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS
范围度
1:6~1:30
供电电压
传感器:+12V DC,+24V DC;变送器:+12V DC ,+24V DC;电池供电型:3.6V电池
输出信号
方波脉冲(不包括电池供电型):高电平≥5V,低电平≤1V;电流:4~20mA
压力损失系数
符合JB/T9249标准 Cd≤2.4
防爆标志
本安型:ExdⅡia CT2-T5隔爆型:ExdⅡCT2-T5
防护等级
普通型IP65     潜水型 IP68
环境条件
温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa
适用介质
气体、液体、蒸汽
传输距离
三线制脉冲输出型:≤300m,两线制标准电流输出型 (4~20mA):负载电阻≤750Ω

带球阀插入式涡街流量计特点:
1、可在很宽的流量范围内精确测量气体、液体和蒸汽的流量而不受流体物理性质的影响;
2、不受温度、压力的影响,同时不易堵,不易卡,不易结垢,耐高温,高压;
3、安全防爆,适用于恶劣环境;
4、无可动部件、无孔洞缝隙设计,产品无磨损、耐脏污,无须机械维修,使用寿命长;

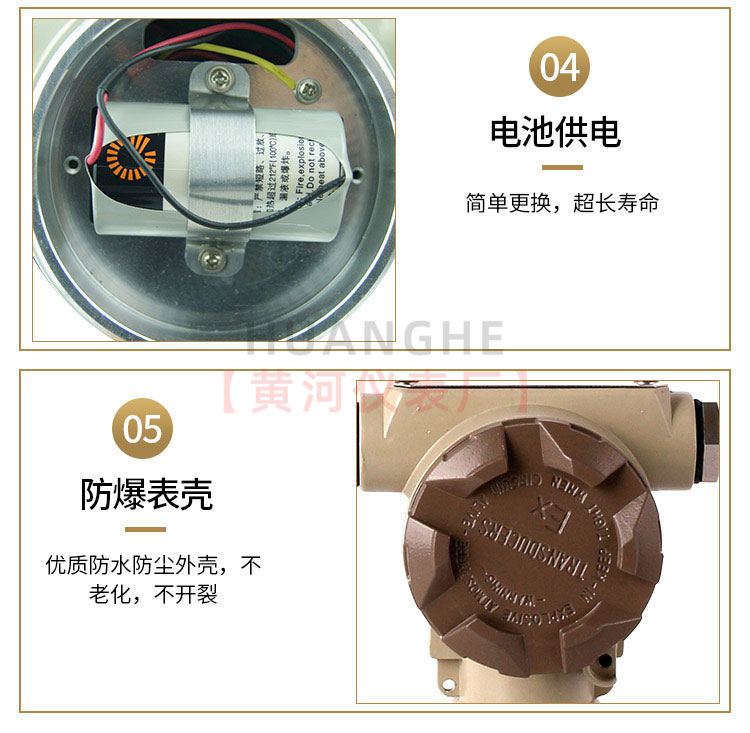

5、采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上;
6、温压补偿一体化设计;
7、电流输出均为电隔离型,具有良好的共模干扰抑制能力;
8、同时显示流量值与累计流量值,不必轮流切换;
9、采用抗振动探头,有效消除外界振动影响;
10、采用分体式信号转换器,电缆最长100米;
11、量程比宽达20:1;
12、仪表整体结构设计合理,动态测量范围宽,压力损失小;
13、表体采用不锈钢材质,可适用于腐蚀性介质的测量;

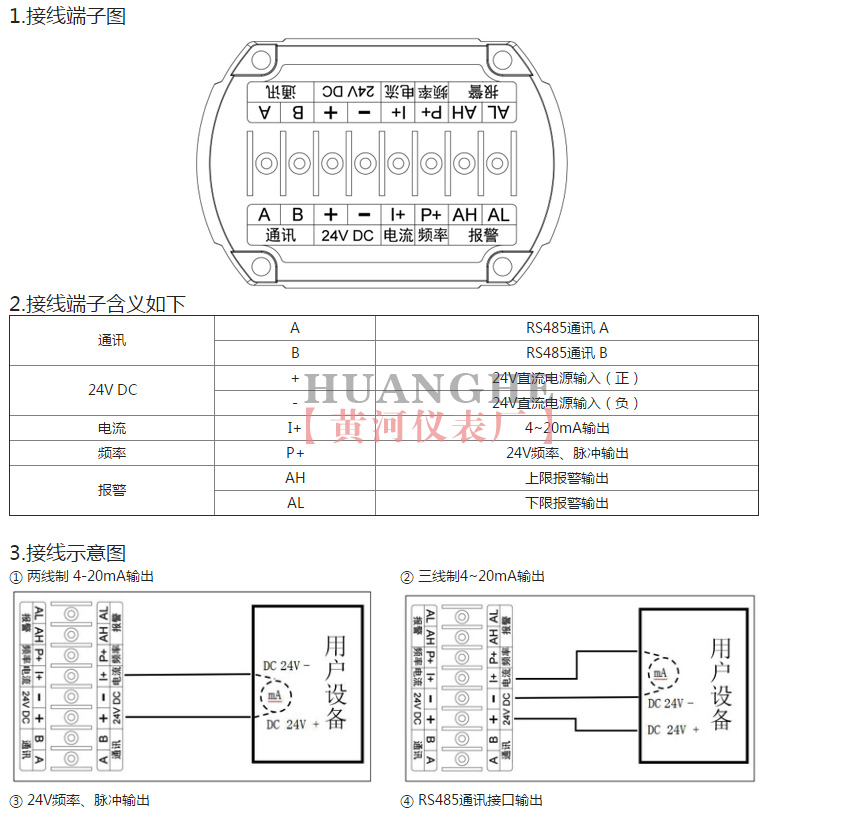

14、现场液晶显示,脉冲、4~20mA输出或485通迅,可与工业自动化系统连接。

1、采用先进数控设备加工传感器的表体和旋涡发生体等,确保加工精度,从而使零部件(特别是旋涡发生体)的通用性强,从而真正做到不会因零部件的更换而影响传感器的重复性和精度;能产生强大而稳定的涡街信号;
2、散热器结构采用横放型结构,比采用竖放型散热器结构的流量计,更少的将热量传递到放大部分,而且散热面积大,散热更快,使传感器的可靠性更高,寿命更长;
3、通过长时间对涡街流量计进行的大量波形分析和频谱分析,设计出了最佳的探头形状、壁厚,高度、探头杆直径及与之相配套的压电晶体,采用先进的数控车床进行加工,确保加工的同轴度和光洁度等精度,配合特殊的工艺处理,从而克服涡街流量计存在的固有自振荡频率对信号的影响这个通

带球阀插入式涡街流量计安装要求说明:
1、带球阀插入式涡街流量计只能单向测量,安装时注意保证介质流量方向与流量计箭头所示方向一致。
2、涡街流量计最佳安装方式为竖直安装,介质自下而上通过流计。即将流量计安装在竖直管道上,流量方向为自下向上。
3、水平安装时,必须将流量计装在整个系统的高压区,并保证相应的出口压力;不要安装在管路的最高点,因最高点往往气体积聚,管道非满,出口不可直接放空。
4、测高温流体时,尽量采用竖直安装方式;若不得不水平安装,请将流量计的变送器部分竖直向下,或水平侧装,避免温度过高;注意安装位置处空气流动或通风良好。
5、直管段要求:至少保证流量计前15倍管径,流量计后5倍管径。如流量计前有弯头,缩进,扩大等干扰源,则需保证流量计前30-40倍的管径,流量计后6倍管径。流量计应安装于调节阀,压力或温度传感器的上游。
6、安装时注意管道口径应略大于或等于仪表的内径。
7、使用密封圈时,注意密封圈内径应略大于或等于仪表的内径,密封圈中心位于管道中心。
8、电缆入口密封仪表电气连接时,必须注意进线孔的密封。必须根据仪表电缆入口型号选择相应的密封接口(M20Χ1.5;1/2'NPT;G1/2'),并正确、紧密地安装。没有密封接头,或安装马虎,达不到密封效果。
带球阀插入式涡街流量计安装的规范管理


流量计规范安装,给使用部门在后续管理提供有力的技术保障,对施工单位提出以下几点具体要求,通过多年的验证效果很好。
1.智能涡街流量计带4~20mA输出,脉冲输出。
2.智能涡街流量计GPRS远传设备需带脉冲输入,4~20mA输入。
3.具有电源防雷和信号防雷(4~20mA)。
4.智能涡街流量计的仪表柜要求为:柜内带UPS电源、配空开及插座、将GPRS通讯装置、智能涡街流量计转换器等集中安装并带锁。
5.仪表柜的平稳需水泥墩底座、仪表柜防护等级适用户外、柜顶具有隔热层防止阳光直射、柜具有防泼水功能。
6.表井内需有一侧留有足够的直管段,便于智能涡街流量计检测、比对和后续管理。
7.设计智能涡街流量计时前端须留有至少10倍公称通经(10DN)的直管段,后端须留有大于5DN的直管段,确保计量准确。
8.智能涡街流量计应严格按说明书安装,安装完毕后需测量接地,接地电阻值应在10Ω以下。等电位连接线使用多股铜束导线,线缆需大于等于16mm2;仪表接地线使用多股铜束导线,线缆要求大于等于6mm2。接地标准详见GB50343-2009《建筑物电子信息系统防雷技术规范》。
